一 产品简介

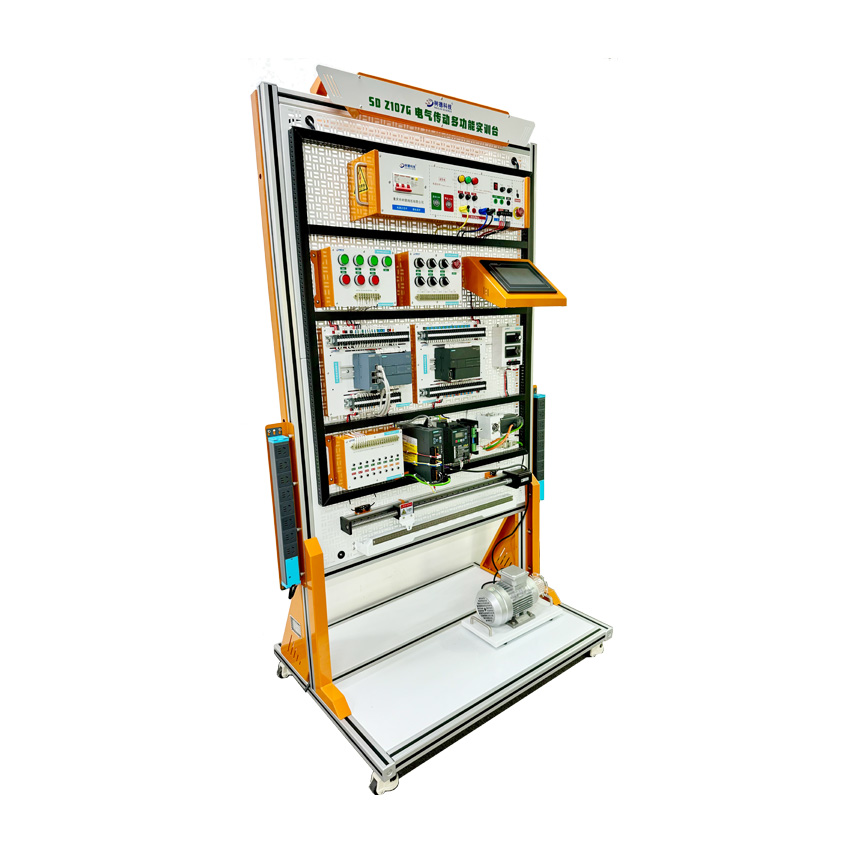

电气传动多功能实训台集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制小型挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实训，也为高层次的设计开发实验实训提供良好的条件。整体造型为拟墙竖直结构，便于直观观测各种实训现象和结果对比；以专用实训网孔板作为标准背挂支撑主体，能够更好的进行组合、分散等不同类型的创新型实训任务。

二 技术参数

1．实训台架

2．重要部件

可编程控制器

RS485通信模块

RS485 连接器

工业触摸屏

伺服驱动器

交流伺服电动机

步进驱动器

三相步进电机

滑台丝杆

变频驱动器

三相交流鼠笼异步电动机

电源供电模块

指令模块

电流源模块

电压源模块

SMART控制模块

四 参考实训内容

1．编程软件的认识

2．基本指令的编程练习

3．步进控制系统实验

4．变频器基础知识实验

5．变频器操作面板控制电动机实验

6．变频器控制电动机正反转实验

7．变频器多段调速实验

8．变频器外部调速实验

9．PLC控制电动机正反实验

10．PLC控制三相异步电动机变频调速实验

11．伺服系统的位置控制模式运行实验

12．伺服系统的速度控制模式运行实验

13．伺服系统的转矩控制模式运行实验

14．触摸屏编程软件实验

15．触摸屏PLC控制步进电机实验

以上项目仅供参考，各院校及机构可根据实际需求进行增加。
