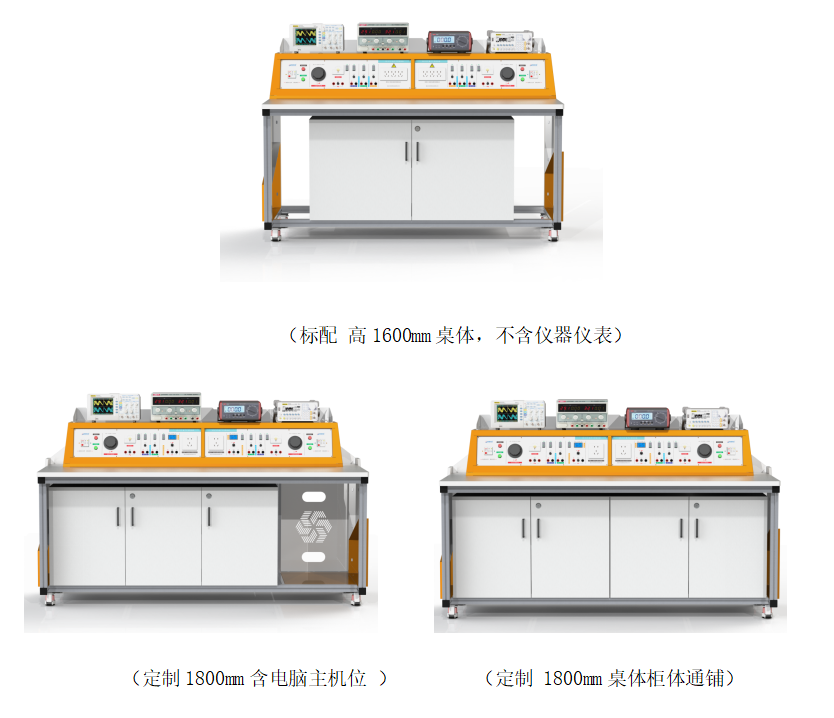

SD D123 电子实训台






产品简介

根据课程设置、岗位要求、客户需求,配合“创设功能复合齐全、校园文化和企业文化紧密结合的教学环境”,研发出电子实训台,学生通过在该实训台实际动手操作,识别各种电子元器件,动手焊接调试线路板,操作各种仪器工具,不仅提高学生动手操作能力及安全防范意识,还能发掘其创造潜能,以便更好的适应社会需求,是大中专院校、技校、职校实现一体化教学的理想设备。

技术指标

工作环境:温度:-10℃~+50℃,相对湿度<85%(25℃),海拔<4000m。

输入电源:单相三线制,AC220V±10% 50Hz

设备功率:<800VA。

外形尺寸:1600×750×1100mm。

技术参数

1.实训台架

设备台体整体采用40*40规格工业级铝型材组合而成。具有整体承重性能强、造型美观、防静电等优点。

桌面为25mm防火、防水、耐磨的高密度板,上铺2mm防静电台皮,四周封边处理,前面倒角处理;台架下方设有柜体,用于放置实训器材、模块或工具箱等,柜体面板采用厚18mm的多层板,设有柜门;装置底部设有4个万向轮,便于移动和固定实训装置。

2.控制屏

控制屏位于桌面上方,整体材质为2mm铝板,经过激光雕刻、喷塑等工艺制作,不变形、不褪色、字迹清晰、美观。控制屏上方设有仪器仪表托盘。为验证供应商具备产品开发能力,投标时提供控制屏布局图,要求完整、清晰展示各部件位置、各标识。标书中提供产品三维图,图中应标注各项尺寸,以验证其参数要求。为体现供应商具备数字化教学资源开发能力和创新扩展能力,应提供平台主界面截图、带有产品三维截图,截图中应详细标有产品名称及型号,同时提供测验账号,为后续开发资源能力的真实性加以验证,有效促进教学相关资源开发进阶。

1) 控制与保护装置

单相电源经漏电保护空气开关10A,接通总电源,配有电源指示灯;

整个控制屏配有电流型漏电保护装置,能确保操作者安全,安全等级更一步得到提高,使用更加可靠。

2) 电源

交流插座六组: 220V多功能3/5孔插座,其中四组位于控制屏后部,用于仪器设备的供电,另外两组设置在控制屏正面。

交流电源二组:0-24V可调。

直流电源二组:分别为±5V、±12V。

直流可调电源二组:0-30V/1A,电压稳定度≤0.3%,电流稳定度≤0.3%,采用指针直流电压表(电流)进行电压(电流)指示,内置散热器。具有连续可调输出过流保护功能,对负载有更强的保护,输出端采用安全保护的插座。

参考实训项目

1. 电子元器件认识

2. 焊接工艺认识学习

3. 电子元器件焊接

4. 电路调试及检修

5. 仪器仪表使用

以上实训项目仅供参考,根据实际配置进行实验实训。
